Selamlar!
Mini Tesla bobini dediğim şey, aslında Slayer Exciter olarak bilinen bir sistem. İnanılmaz basit bir devresi var, ve doğru yapıldığı taktirde çok uzun mesafelerde lambalarınızı yakacaktır 🙂
Nikola Tesla, Sırp fizikçi, büyük mucit, bilim adamı ve aslına bakarsanız çoğu insanın hayal edemeyeceği kadar zeki ve yaratıcı bir insan. Burada herkesin bildiği Edison ve alternatif akım hikayesinden bahsetmeyeceğim (bilmeyenler varsa lütfen araştırsın). Ancak şunu da söylemeden geçemeyeceğim ki, 1900’lerden bahsediyoruz. Telefondur internettir falan hak getire. At var! Atlı posta yani. Bilim adamları aralarında yazışıyorlar mesela. Mektup minimum 3 ayda birinden öbürüne gidiyor, öbürü cevap yazıyor, 3 ay da gelmesi desen; basit bir fikir alışverişi minimum 6 ay demek! Hiçbir bilginin olmadığını, olan bilginin inanılmaz kıymetli olduğu zamanları düşünün.
İşte böyle zamanlarda kendi beyninizde böyle şeyleri hayal etmiş ve gerçekleştirebilmiş olmak benim tüylerimi diken diken eden bir şey. Saf deha.
“Evrenin sırlarını anlamak istiyorsanız; enerji, frekans ve titreşim üzerinden düşünün” -Nikola Tesla
Şimdi saygılarımızı sunmamızın ardından, sistem nasıl çalışıyor kısaca bir ona değinelim.
Sistem çok basit aslında, basit trafo mantığında çalışıyor. Yani bildiğiniz gibi trafolar (transformatör) Faraday-Lenz yasasına göre çalışır. Üzerinden akım geçen bir tel, bir manyetik alan oluşturur. Değişen akım, değişen manyetik alanlar oluşturur. Bu manyetik alanlar eğer başka bir tel üzere etki ediyorsa, bu diğer tel üzerinde de indüklenme yoluyla akım meydana gelir. Şimdi bu telleri eğer bobin şeklinde sararsak, bu sarım sayıları arasındaki kat farkı kadar voltaj katlanır, akım da ters orantılı olarak değer değiştirir. Yani basitçe anlatmak gerekirse, trafonun birincil sarımında 100 ve ikincil sarımında 1000 sarım varsa, birincil sarıma uygulanacak 220v’luk bir potansiyel farkı, ikincil sarımda 2200v oluşturacaktır! Fakat akım da 10 kat düşecek, yani örneğin birincil sarımda 220v 5A akım, ikinci sarımda 2200v 0.5 A olarak okunacak. Isıl kayıpları saymazsak tabi.
MALZEME LİSTESİ
- 0.3’lük bobin teli, emaye kaplı. Yaklaşık 275 sarım yapacağız. Bir sarımın çapı 4cm olsa, çevresi 4*3.14 ve toplamda 4*3.14*275 cm = 34 metre gerekiyor. Metre olarak almak, bir makara almaya kıyasla çok pahalıya geliyor bilginiz olsun.
- Kağıt havlu koçanı. Borusu mu denir neyse artık içindeki yuvarlak silindir.
- Şu devredeki elemanlar, yani 22k direnç, 2222A transistör, led, 9v pil. 3 ile gösterilen 3 sarım için kalın yumuşak tel kullanın.
Bu kadar 🙂 Devreyi kurun ve çalıştırıp yanına bir floresan lamba yaklaştırıp ailenize ve arkadaşlarınıza havanızı atın.
Tepesindeki yük toplayıcıyı yapabilirsiniz, keyfinize kalmış. Yaparsanız elinizi veya metal bir objeyi yaklaştırdığınızda Corona akımları göreceksiniz. Yapmak için basitçe küçük bir topa alüminyum folyo sarın. En kötü metal bir disk bulup koyun. Çay bardağı altlığı gibi.
Unutmayın ikinci sarımın (275lik) ucu boşta ve tepede. Yük toplayıcı topunuzu buna bağlayacaksınız.
Eğer devre çalışmazsa kalın telinizin iki ucunun bağlantılarını değiştirin, gerçek Tesla bobininin aksine burada yönler önemli.
Kolay gelsin herkese!
Türk İşi ekibi sosyal medya hesapları:
Facebook: facebook.com/ntv.turkisi Twitter: @ntv_turkisi Instagram: ntv_turkisi Youtube kanalı: TÜRK İŞİ
Kişisel hesaplarımız:
Murat Kızılkaya Twitter: @muratkizilk, Instagram: muratkizilk
Metin Şahin Twitter: @MetinSahin_m, Instagram: METINSAHIN_M
Fatih Yıldız Twitter: @FatihTvittir, Instagram: fatihyildiz1981
Özkan Özarslan Twitter: @ozkankim, Instagram: ozarslanozkan
RT
Yanıtla
159 Yorumlar on "Mini Tesla Bobini Nasıl Yapılır?"
İyi günler Murat abi ben Tesla bobinini daha önceleride yapmayı denemiştim internetde bulduğum bazı devrelerde sizde görmüşsünüzdür belki 2 sarımı 400 tur,1 sarımı ise 8 tur sardım devrede ayrıyetten diyotta birde TIP31C kullanmıştı devreyi kurdum ama bir türlü çalışmadı avometre ile devrede ölçüm yaptığım zamanda bobinde bir değer okunmuyordu sizce nereden kaynaklanıyor olabilir birde sizin yaptığınız devreyle bu devre arasında fark var mı yardımcı olursanız sevinirim
Hasan merhaba. Bobinde değer (ohm) okuyabilmen lazım arada kopukluk var demek ki. Öyleyse dikkatlice tekrar yeni bir telle sar (Söylemeye gerek yok ama bazen kaçabiliyor, dışı yalıtkan emaye kaplı bobin teli kullanman gerekiyor). Sarım sayılarının tamı tamına aynı olması çok önemli değil, özellikle 2. sarımda(çok olan), çalışır fakat ‘ayarsız’ olduğundan istediğin kadar iyi çalışmaz.
Murat abi gerçekten çok iyi şeyler yapıyorsunuz ayrıca teşekkürler fakat bir sorum var abi piyasada 2222A tranzistör bundan bulmak çok zor ayrıca 22k direnci bulmak da zor bize bir kaynak önerebilirmisin İstanbulda bulması belki kolaydır ama diğer illerde illaki böle zorluklar var yardımcı olursanız teşekkürler
Evet bu pek çok arkadaşımızın problemi, ama internetten sipariş ederseniz kapınıza kadar getireceklerdir. Onun dışında teknolojik atıklardan faydalanmaya çalışın. Kullanılan devre elemanları sıkça elektronik devrelerde bulunur, örneğin hurda bir pc monitörü veya güç kaynağı içerisinden ihtiyacınızdan fazlasını sökebilirsiniz.
Murat abi ben bunca zamandır ne söksem devreye bağlamakta sıkıntı çektim nedense. Lehimleme konusunda oldukça beceriksizim geçen kapasitörü bozmuşum lehimlerken 🙂
Merhaba Burak;
Murat şu anda tatilde olduğundan cevap veremiyor, en yakın zamanda sorularına bir cevap verecek.
Lehimleme konusunda da beceriksiz olduğunu düşünmüyorum. Belki lehimliyeceğin yüzeyler çok fazla korozyona maruz kaldığı için lehim nüfüziyet sağlamıyor ve sende daha fazla ısıtınca malzemelerini bozuyorsun. Lehim yapacağın bacaklara lehim pastası uygulamayı dene.
merak ettim ac akım verilirse bir fark yaşanır mı ?
ben sizden spark gap lı ve ses kontrollü 1 metrelik bişeyler beklerdim bu minisi, bence megasını da yapın bunun
Bu devre Ac akım için uygun değil, Ac akım için kullanmanız gereken sistem biraz farklı. Sorunuzun cevabı devreyi yakarsınız 🙂 Biz bunu herkes yapabilsin diye gösterdik tabi, madem istiyorsunuz size güzel bir şeyler hemen ayarlıyorum sıkıştırabilirsem araya 🙂
İyi günler Murat abi bir sorum daha olucak bu devre hakkında devreyi tekrardan kontrol ettim elektronik kısmında bir sorun gözükmüyor ancak kullandığım bobin telinden şühleliyim siz burada emaye kaplı bobin teli kullanın demiştiniz açıkçası emaye kaplı bobin teli ne demek tam bilmiyorum kullandığım telin emaye kaplı olup olmadığını nasıl anlarım biraz açıklarmısınız.Birde devrede TIP31C transistör kullansak sıkıntı olurmu yardımcı olursanız sevinirim
Emaye kaplı demek, dışı yalıtkan bir malzeme(emay) ile kaplı demek. Dolayısıyla üst üste sarsan da kısa devre olmuyor. Hoparlör ya da bobin teli de derler. Emaye olup olmadığını anlama için multimetreni diyot(buzzer) ölçümüne getir -hani birbirine değdirdiğinde ses çıkaran, kısa devre ölçmek için kullanılan- sonra telin farklı iki noktasına değdirerek ses gelip gelmediğine bak. Zaten renginden de anlayabilirsin bobin telini çoğu zaman. Koyu turuncu, bakır renginde parlak olur. Farklı renkleri de var tabi “genelde” o renk olur ->
Onun dışında Tip31 de kullanabilirsin, hatta herhangi bir NPN transistör bile iş görür 3904 vs.
Abi yine ben 🙂 Abi ben coilgunla ilgili bir soru sormuştum hani, aynı mevzuyla ilgili… Şimdi ben kendim bir voltaj yükseltici yapmayı düşünüyorum, planladığım değer 45 V DC giriş 270 V DC çıkış (Aslında giriş voltajı daha düşük tutulur ama bu sefer kapasitörlerin şarj olmasını beklemek zorunda kalırım, beklemeyi hiç sevmem 🙂 ). Eğer sekonder sarımdan (Gerçi bu devrede hangisi primer hangisi sekonder anlamak zor, 275 sarımlığı kastediyorum) üstteki ucunu ve alttaki ucundan bir kablo daha çekip oradan da uç alırsak ve onu da doğrultucu devreye bağlarsam kapasitörlerimi şarj edebilir miyim? Bobinlerin oranı değişecek muhtemelen 30’a 180 yaparım.
Bu şekilde paralel bağladığında LC devresi yapmış olacaksın (rezonant devre) ve dolayısıyla çok kullanışlı olmuyor 🙂 Ama olur tabi!
Abi yazmıştım ama ya internetten geçmedi ya denetimden 🙂 Abi ben yazmıştım hani coilgunla ilgili… Şimdi abi malum güç kaynağının voltajını pille yükseltirsem baya bir ağırlık yapar, ayrıca boncuklu tüfeği tabiri caizse modifiye edeceğim için oyuncağın içine sığmaz. Şimdi sorum şu abi: Eğer sekonder sarımın (275’lik) üstteki ucunu ve alttaki ucunu (Aslında alttaki ucu bağlantı noktası gibi olacak bir uç daha bağlayıp onu alacağım) alırsak AC elde eder miyiz. Bobini trafo gibi kullansam ve sonra doğrultucu devreye bağlasam çalışır mı sistem.
Çalışır ama verim alamazsın, senin işin için daha spesifik bir devre gerekiyor.
Merhabalar,
Sarım 91 kat arttığı için sanırım voltajda 91 kat artıyor burada ve yaklaşık 820 V’luk bir voltaj elde ediyoruz, yakacağımız ışık kaynağını buna göre seçmemiz mi gerekir? Gerçi sanırım ışık kaynaklarının üzerinde giriş voltajı yazmıyor .
Abi ben boardsuz yaptım. Kıskac kablo kullandım ilk sarımı da borunun yettigi kadar yaptım. Bir türlü de çalışmadı. Büyük ihtimalle emaye yok bide Kıskac kablo problem eder mi.Tesekkurler.Bu arada cumartesi aksamlari çok sıkıcı oluyor sizsiz ☺☺
SelamEngincan. Emayesiz olmaz! Kablo mutlaka emaye olmalı, yoksa alüminyum folyo sarmakla aynı şeyi yapıyor olursun, anlamı kalmaz 🙂 Kıskaç kabloda emaye olmaz genelde. Sarım sayıları önemli sayılır, çok dışına çıkmadığın sürece sorun olmaz ama. Rezonant frekansını doğru yakalayabilmen için değerlerden çok fazla uzaklaşma. Rezonant frekansında olmayan Tesla bobinlerine ‘ayarsız’ denir 🙂 Ve olması gerekenden çok daha verimsiz çalışırlar. Tesla bobininin ana mantığı çığ gibi git gide yükselerek potansiyel farkını çok yüksek seviyelere çıkarmasıdır.
Değerli arkadaşlar; Ben Elektrik Teknisyeniyim, Biyolog ve Biyoloji Öğretmeniyim. Benimde üzerinde uzun zamandır düşündüğüm ve denemeler yaptığım projelerim var. Ancak bu projemin üzerinde geliştirilmesi gereken aşamalarım var. Bu konuda teknik desteğiniz bulunmakta mıdır? Çünkü projemin patentini almak için müracaatını yapacağım. Sevgi ve saygılarımla.
Özgür merhaba. Biz herkese elimizden geldiği kadar yardımcı olmaya çalışıyoruz. Projelerinizi herkesle paylaştığınız ve açık kaynak lisansında olduğu sürece elbette yardım ederiz. Bilginin paylaşılması taraftarıyız.
Abi bobin teli 0.5 lik olsa sıkınyı olurmu bide sarımların üst üste olması sıkıntı yaratırmı sanırım püf nokta sarım sayısının 275 olması¿
Yaratmaz, yine çalışır. Ama tam verimle çalışmaz, çünkü tel kalınlığı değiştiği anda indüktans değişecek, dolayısıyla rezonant frekansı değeri değişecektir. Tesla bobinlerindeki püf noktası doğru rezonant frekansıdır.
Abi ben 0.3 lük yalıtımlı bobin telini kağıt havlu koçanına 275 tur sardım fakat resimlerdeki gibi uzun olmadı yaklaşık sizinkinin yarısı oldu sıkıntı olurmu¿ resmin linkini buraya telefondan yapıştıramadım ad kısmına yapıştırıyorum
Sorun olmaz çalışır yine 🙂
Abi cevaplamaya çok geç kaldım 3 ay geçmiş aradan ben mini tesla bobinini yaptım gayet iyi çalışıyor tokatta yaşıyorum baya zor oldu malzemeleri toplamak çok teşekkür ediyorum sizler gibi ilgili bilime teşfikçi insanların olması çok büyük bir onur kaynağı yapacağınız yaptığınız proje, model vb. Şeyler hakkında bilgilendirilmek istiyorum yani hiç bişeyi kaçırmadan takip etmek için ne yapmam gerekiyor 😀 bir de iletişim bilgilerinize nereden ulaşabilirim
Rica ederiz, biz de başarılı olmanızla gururlanıyoruz. Sosyal medya hesaplarımızdan takip edebilirsin, her yazının altında var.
Abi merhabalar bu arada sizi özledik 🙂 abi benim sorum şu tesla bobinde ark yaratmak için kondansator seçimini nasıl yapmamız gerekli verimli olması için bide normal eht trafosunun çıkışını giriş olarak kullanabilir miyim bir sorun teşkil eder mi abi
Abi yorumun için çok teşekkür ederim bildiğin dokturmussun abi ama maddi konudan baya zor çünki öğrenciyim.abi neyse bende o zaman Slayer excitere devam edeyim abi tekrardan çok teşekkür ederim soruma bu kadar önem verip açık açık herseyi yazdığin için abi 🙂
Abi bn çocukluğumdan beri böyle şeylerle uğraşmadan büyük bir zevk alıyorum ve sizin programınızı takip ediyorum ve çok iyi ama yapmamız gercekten zor bnim şu anda yapmak istediğim şey orta boy bir tesla bobini ile müzik yapmak senin 11. bölümde elektriğe frekans verip yaptığın gib onu sizinde orta boy bir tesla bobini yapıp uygulamanızı istiyorum ve inanın çok ilgi göreceğinden eminim saygılar 🙂
Merhaba Sadri, yapacaktık aslında ama vakit yetmedi 🙂 Drone ve Tesla aynı bölüme denk geldi! Ama yapmayı düşünüyoruz.
Merhaba Murat Bey, kurduğunuz devrede 0.3mm tel ile 275 sarım yapıldığında 8.25cm boyunda bir sargı oluşuyor. Biraz kısa bir sargı olduğu için, örneğin 8.25*3=24.75cm uzunluğunda bir sargı yapmak istesek 275*3=825 sargı yaparak devreyi gerçeklemek mümkün mü? Ayrıca bir de primary sargısı var tabi…
Sorum şu ki; primary tel kalınlığı ve sargı sayısı, secondery tel kalınlığı ve sargı sayısı, besleme voltajı, direnç ve transistör devre değişkenleri tarafından organize edilen devrenin optimum değerde çalışabilmesini sağlayan formül nedir?
Merhaba Ali. Öyle bir formül maalesef yok. Her değer birbirini etkiliyor. Diğer yorumlara verdiğim cevapları okursan (trafo ve kapasitör seçimi ile ilgili olan özellikle), bu işte o bahsettiğimiz optimum dengeyi tutturmak için yapacağın kapasitör seçiminde bile ne kadar kafa patlatman gerektiğini göreceksin 🙂 Ama TeslaMap denen şu program gerçekten çok iş görüyor onu mutlaka kullan. Ve de şu sitede de pek çok hesabı ayrı ayrı yapabileceğin scriptler bulabilirsin.
İlk soruna gelirsek de, devren yine çalışacak, fakat rezonant frekansından uzaklaşacağın için olması gerekenden çok daha verimsiz çalışacaktır.
Abi merhaba öncelikle ilk soruma uzun mesaj yazdığın için teşekkür ederim ederim.abi benim bir sorum daha olucak ben sizin dediklerinizden sonra daha az maliyetli orta boy yapmaya karar verdim ve 2500 v 0.5 ma trafo kullanıcam ve bu kondansatoru kendim yapsam sizce verimli.olur mu 6 tane 200 ml siselere yapıcam bide abi 220 v AC akıma çevirmek için fiş ile trafo arasına dogrultmac mi koymam lazım abi
Çok verimli olmasa da iş görür. Daha önce verdiğim yönergelere göre hesaplamalarını yapabilirsin. Trafoyu şebeke elektriğine bağlayacaksın ve trafo çıkışı ile direkt Tesla devresi bağlantısı yapacaksın.
merhaba murat bey.acaba bu devrede 9 v luk pil yerine 9 v luk 2 amper değerinde bir adaptör ya da güç kaynağı ile çalıştırırsak ne gibi sonuçlar doğurur. özelliklede güvenlik açısından. okulumuzda sergide gösterim amacıyla kullanmayı düşünüyorum.yanmasını istediğim lambanın sadece toplayıcının dibinde değide en azından 1 metrelik bir alan içinde yanmasını bu şekilde 9 vluk 2 amperlık bır guc kaynagı ıle saglayabılırmıyım.
Güç kaynağı ile çalışmasında sorun olmaz. 1 metreden yanmasını istiyorsan, maksimum verim alman gerekir, onun için de bütün sistemi doğru şekilde dizayn etmek gerekli. Önceki yorumlarda anlatmıştım, oradan bir bak istersen.
merhaba ben tesla bobini yaptım ama çalışmadı trassitör KN n2222a 333 bu transistör le çalışırmı yadım cı olursan sevinirim murat abi
Çalışır, sorun olmaz.
Merhabalar ben bunu bi ödev seçimi için yapmaya karar verdi kağıdı dolayıp çapını 2.5 cm yaptım 20 metrelik bobin telini sardım sağlam olsun diye de bazı bölgelere uhu sürdüm. 15 mm lik bi kabloyu biraz sert ama düzgün bükerek etrafına kenetledim breadboarddaki tüm elemanlar yerleştirdimaliminyumdan top yaptım. Lakin çalışmadı yardım edebilir misiniz? 4 günüm kaldı 3 gündür uğraşıyorum.
Merhaba Muammer. Tesla bobininde sarım sayıları, çaplar, kalınlıklar, kullanılan malzemeler birbiriyle belirli bir dengede olmalı. Senin tarif ettiğine göre 2.5 cm çap 20 mt emaye kablo 254 sarım ediyor. Sarım sayını biraz arttırman iyi olur. Hatta çapı da. Bir de kalın telinin enerji giriş yönlerini değiştirip dene.
hocam 0.30 luk bobin telini 2.5 cm çapındakı kağıt boruya sardım 20 metre bobin teli aldım malzemeler tamam devreyi kurdum 3 tur sarım dediğiniz kalın kabloyu beline doladım çalıştıramadım aliminyumdan top yaptım bi türlü olmadı yanına 220-240 V luk tasarruf lambası getiriyorum tamda fotoğraftaki gibi florasan buldum onu getiriyorum belki bi umut ledi yakarım diye led getirdim ayrıca tasarruf lambası yanıyor denedim. Sanırım yapamadım yardım edermisinz
Tur sayını da değiştirebilirsin. Mesela 4 tur yapıp dene. Ledi yakabilmen için bir mini bobin yapıp anod ve katoduna lehimlemen gerekiyor. Floresanlar için gerek yok, yaklaştırınca yanar.
merhaba.
tesla bobini hesaplarını bitirdim 30cm uzunluğunda 6 santim çapinda bir boruya 0.08 cm lik bakır teli 148 defa spiral şekilde sarıcam 30 watt elektrik vereceğim.fakat bu kadar basit bırakmak istemiyorum bunu müzik çalacak şekilde kodlamasını bulup bir prototipleme kartına aktarıp bobinde bu sesler çıkarmak istiyorum bunun için kodlamasını bulamadım acaba bildiğiniz bir yer var mı prototipleme kartı olarak ne kullanayım ve türk işi nin yeni bölümleri ne zaman geliyor?
Merhaba Cem. Müzikli yapabilmen için giriş voltajının biraz daha yüksek olması gerekiyor. Ayrıca şöyle bir devre ile bu bobini sürmelisin. Prototipleme kartı önemli değil, Attiny45/85 ile bile bu işi yapabilirsin.
Yeni bölümler Nisan Mayıs aylarını bulur.
çok teşekkürler bir de osiloskop fiyatları çok pahalı osiloskop yerine başka bir şey kullanabilir miyim
Çok haklısın! Osiloskop çok pahalı ve olmazsa olmaz bir ekipman. Arduino kullanarak kendine bir tane yapmanı tavsiye ediyorum, ben bile güzel bir makine edinene kadar el yapımı bir osiloskop kullanıyordum 🙂
En basit osiloskop yapımı için, şu dosyaları indir. Arduino dosyasını yükle, Processing dosyasını da Processing kurduktan sonra çalıştır. Arduino’nun A0 pinine sinyali girince Pc’de processing ile okuyabilirsin.
Kolay gelsin.
ve çıkış voltajı en az ne kadar olmalı ki müzik çalabileyim bunun dışında benim 5den fazla projem var elektrik üretmekle alakalı ama bunları geliştirmek için yeterli ekipmanım yok bu konuda ne yapabilirim ? ve giriş voltajını diyelim ki 60watt dedim çıkışını hesaplayacak formülü verir misiniz?
teşekkürler.
Çıkış voltajın yüksek olmalı, ki bu noktada iş tehlikeli olmaya başladığından yönlendirme veremiyorum maalesef. Elektrik ile müzik çalma işi biraz daha tecrübe isteyen bir iş, bence bir süreliğine ertele.
40 metre emaye tel aldım 0.30 luk 2.5 cm çapındaki plastik boruya sarım yapsam 510 sarım sayısı yapıyor. Demek istediğim sarım sayısı arttıkça çıkış gücü mü artar ? Malzemelerim 2 tane Pil 9 V Seri bağlayarak 18 V yapacağım. 40 metre Emaye bobin teli, Led, 2n2222 Transistör, 22 K direnç, 25 mm lik bakır tel bu da 2. sarım için beline dolayacağım. Sarım sayısını 275-300 de tutayım mı tamamını sarayım mı ve bu saydıklarımdan başka bi şeye daha gerek var mı bu 4. deneyişim yapana kadar durmayacağım ödev olmaktan çıktı bi kere 🙂 İlginiz için de çok teşekkür ederim
Hayır, sarım sayısının tam dediğim kadar olması lazım. Bunu standart bir trafo mantığında düşünme, tesla bobini rezonant frekansına ayarlanmadığı müddetçe düzgün çalışmaz, sarım sayısı arttırmayla olmaz. Bütün değerler (kapasitör, yük toplayıcı ebatları, şekli ve malzemesi, tel çapı, boru çapı vs. titizlikle hesaplanarak tam doğru değerlerde kullanılmalı. Giriş voltajı için de aynı şey geçerli.) Diğer yorumlarda verdiğim linkleri kullanarak gerekli hesaplamaları yapabilirsin. Diğer türlü, tam olarak verilen değerleri kullan.
Tamam hocam çok teşekkür ederim.
Herkeze Selamlar. Ben bir tesla projesine başlayacağım. Ama bu projedeki anlatım çok küçük. Benim istediğim 1 veya 2 km lik bakır kablolardan yapılmış tesla bobini. Açıkçası büyük bir proje. 320w luk şehir elektriğiyle çalıştırmayı düşünüyorum. Size sorum:
1-) Bu kadar güçlü elektriği kaç mm lik bakır kablolar kaldırır?
2-) Gerçek bir tesla projesiyle bu proje aynı mı?
3-) Aynı değilse ne tür malzeme kullanmalıyım?
4-) Aynı ise ne tür malzeme kullanmalıyım?
https://www.youtube.com/watch?v=l-FAdM_5E-s mesela bu teslayı yapmak için ne kullanmalıyım?
Abi tüm bilgiler için sağol. Sende gerçek tesla projesinin şeması varsa https://www.facebook.com/profile.php?id=100010827360946 bu linke gönderirsen sevinirim.

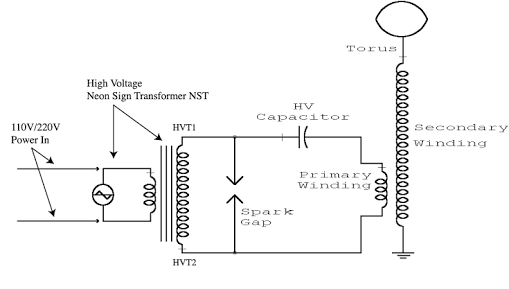

Aslında şeması çok basit, fakat uygulaması doğru değerleri tutturmak anlamında zor -> https://encrypted-tbn2.gstatic.com/images?q=tbn:ANd9GcTGPYDRxW3M52PW2U1EHGpskeuLW81gffrBATuu3Y1iv8XAnERz6rUV0TNd
Evet, fakat kapasitör ve spark gap yerleri değişebiliyor istenen etkiye göre.
Kolay gelsin Murat abi oncelikle emaye bobin teli bulamadim bakir trl vat var bobin icin bu calisirmi 2. Olarak bi trasnsistor illa 2222a olmak zorundami iyi gunler
Emaye demek üzeri emay kaplı tel demek. Yani üstü yalıtkan malzemeyle kaplı bakır tel de işini görecektir. Ama bu soru çok sık geliyor, bütün trafolarda, güç kaynaklarında, hoparlörlerde bulunan bir tel çeşidi bu. Hurda malzemelerden bulabilirsin. Transistör de herhangi bir Npn genel amaçlı transistör olabilir.
Transistor olarak tip 31 transistoru aldim bu transistor olur mu 0.50 mm bobin teli 10 metre kucuk bi tesla bobini yapmak icin yeterlimi abi
Evet olur. 0.5 biraz kalın olabilir, 0.3 kullanman daha iyi olur. Kullandığın borunun çevresini bulup sarım sayısıyla çarparak ihtiyacın olan uzunluğu bulabilirsin.
0.35 lik bobin teli ve 2,1 çaplık boruya kaç sarım yapmam gerekiyor ve sarımda alt sınır üst sınır var mı? Mesela 200-220 arası sarım gerekiyor gibi
Devrede verilen sarım sayısı civarı yap. Tam olarak hesaplamak istersen, diğer sorulara verdiğim cevaplardaki linkleri kullanabilirsin. Birincil sarımınla da orantılı olmalı. Senin için yaklaşık 280 sarım yeterli.
Merhaba murat abi yukarıdaki yorumu yazanda bendim. Plastik borunun çapı 1.9 mış tesisatçı küçük vermiş pek sorun olur mu bilmiyorum. Ayrıca sarım 290 dı okulda deneyde kullanılan küçük ledleri deniyordum yanmıyordu 260 sarıma kadar düştüm kırmızı led az bişey yanıyor diğer renktekiler yanmıyor sanırım 220 sarımda felan tam verim alacağımı düşünüyorum ne dersin abi yoksa emaye kaplı teli mi değiştireyim? Burada 0,30 luk tel yok en küçük 0,35 lik buldum şimdiden teşekkür ederim abi
Ledi nasıl yakıyorsun? Kullanman gereken lamba, floresan, argon lambası veya benzeri içeriginde asal gaz taşıyan bir lamba olmalı. Led yakacaksan eğer, ledin 2 ayağı arasına daire şeklinde tel sarmalısın, sarım sayısı da ikincil bobinin sarım sayısıyla orantılı olmalı. İkincil indüklenme ile ledi yakman mümkün olur. Şu resimdeki gibi yapmalısın -> https://encrypted-tbn3.gstatic.com/images?q=tbn:ANd9GcS3l_a9viDF39MCaoz9lukOVuUV72h9dR4UDbYC61-rMu8g6N3Lt6Spt3Ik
Ledin + ucunu 275 sarılık bobin teline dokundurduğum zaman az da olsa yandığını görüyorum fakat floresan lambayı yakmıyor. Sarımdaki az miktarda atlamalar var onun da sorun olacağını düşünmüyorum Murat Abi
Transistörde ısınma var mı? Bir de birincil sarım sayısıyla oynamayı deneyebilirsin. En önemlisi de, yazıda da belirttiğim gibi, sarımın yönü belirli, çalışmıyorsa çıkarıp uçları değiştirmeyi dene.
Isınma dediğin transistörü ters polarma yapma oluyor ve 3 transistör yaktım farklı transistörlerle deniyorum ve birincil sarımlada oynuyorum akım ters gelebilir diye 275 lik kablonun uçlarını da yer değiştiriyorum olmuyor yine pilde sıkıntı olabilir dedim hem yeni pil aldım hemde okul laboratuvarındaki güç kaynağından gerilimi verdim olmuyor breadboard üzerinde deniyorum bunları breadboard da çalışıyor ondada sıkıntı yok bir türlü anlam veremedim murat abi
Transistörünüden 2 tane bağla, paralel şekilde (e-e, c-c, b-b). Ve de soğutucu koy üzerine. Elinle ısısını kontrol edersen yakmazsın. Devre çok basit, bağlantılarını kontrol et bir daha. Breadboard üzerinde çalışıyor bu devre, ama breadboard direnci yüksek olduğundan, pertanax üzerine almayı deneyebilirsin. Genellikle sık yapılan hata ters polarlama ve de birincil sarım sayısını doğru ayarlamama. İlk kalın sarımın var ya, onun sayısını değiştir. Farklı kabloyla da dene. Hala sorun çözülmediyse, devrenin ve kurulumunun bir resmini çekip bana atabilirsin.
Aynı şeyi şimdi yaptım bu sefer oldu çok teşekkür ederim Murat abi çok yardımcı oldun
Rica ederim kolay gelsin 🙂
Murat abi lehim yapmakta gucluk cekiyorum lehim yapmak yerine yapistirsak filan olur mu 502 ile ile filan yada lehim den baska ne kullanabilirim cevaplarsan memnun olurum
Olmaz 🙂 En kötü, uçları birleştirip bantla. Ama lehim yapmayı oğrenmelisin. Aslında çok kolay ama doğru yapman gerekli. Lehim sıcak yüzeye uygulanır. O yüzden havya ile önce telleri ısıtmalısın. Sonrasında lehim telini yaklaştır. Lehim pastası işini çok kolaylaştıracaktır. İyi bir havya da öyle tabi.
Merhaba Murat abi. Ben sıradan bir çocuğum ve elektrik ilgimi çekmeye başladı. Ve bunu kitaplardan değil de uygulamalı olarak öğrenmek istiyorum. Bana bir başlangıç noktası verebilir misin?
Elektrik ilgini çekiyorsa, hemen proje yapmaya başlamalısın. Bizim sitedeki basit projelerle başlayabileceğin gibi, internet üzerinde ‘basit elektronik devreler’ araması yaparsan hoşuna gidebilecek pek çok başlangıç projesi bulabilirsin. Bize de her zaman danışabilirsin.
Abi merhabalar bu tesla bobini ile florasan yakılıyor gördüğüm kadarıyla kablosuz enerji aktarıyor benim sormak istediğim şey bu bobin ile uzaktan herhangi küçük bir devreyi mesela bir fm radyo alıcısı çalıştırabilir miyiz? malum güneydoguda el yapımı patlayıcılar ile genelde kablolu olur bunları pille enerji vererek tetikleyip patlatırlar ve çok şehit verdik bu şekilde asıl kafama takılan şey o bombaları biz bu bobin ile enerji yollayarak tetikleye bilir miyiz?
Sorunun kısa cevabı, bu tip devreler ile uzaktaki bir sisteme enerji sağlanabilir. Dolayısıyla bu şekilde çalışan bir tetikleme sistemi de yapılabilir. Fakat burada verdiğimiz devre senin bahsettiğin işlevi gerçekleştiremez. Uzaktan imha edebilmek için, biraz daha gelişmiş sistemlere ihtiyaç var. Ve sadece enerji vermenin dışında, tetiklenecek düzeneklerin kendi enerji sağlama sistemleri mevcut olduğu için, imha etmek için gereken şey uzaktan enerji vermek değil, frekans ve şifre çözücü sistemler kullanmaktır.
Abi bir metre öteden yakabilmek için elemanlar nasıl olmalï
Sisteme daha yüksek frekansta osilasyonlar gerekli. Buna göre de kullanılacak devre elemanlarının o enerjiyi idare edebilecek seviyede değerleri olmalı. Ama aslında daha da önemlisi, sistemi önce güzelce hesaplayarak, birbiriyle uyumlu optimum değerleri bulmalıyız. Dolayısıyla verim kaybı yaşamadan ve sistemi tam rezonant frekansında çalıştırarak, ve de ortam koşullarını da uygun ayarlayarak (diğer elektromanyetik etkilerden arındırma, basınç, nem, sıcaklık vb) daha uzak mesafeler mümkün olur.
iyi günler murat abi ben ödev icin yapmam lazim ama 2222a transisitoru bulamadim bir türlü onun yerine 2n2221 kullansam olurmu
Merhaba, olur sorun olmaz. 3904 ya da bc547 de olur, standart npn transistörlerin çoğu kullanılabilir bu projede.
merhaba ben devrenin aynısını kurdum yalnız çalıştıramadım led yanmıyordu ve tranzistör cok ısınıyordu sebebi ne olabilir
Isınma varsa hareket var demektir. Ama dikkat et yanmasın, soğutucu kullan. Benzer pek çok yoruma cevap verdim, çoğu arkadaş problemleri bu basit aşamalarla çözdü. Orada anlattığım aşamaları kontrol et, çözemezsen detaylarla birlikte tekrar yaz.
İyi günler. Benim müzikli olanından yapmam lazım. Gerekli her türlü malzemelere de ulaşabilirim. Müzikli olması için bu yaptığınız bobine ne eklemem gerekiyor? Yardımcı olursanız çok sevinirim.
Ece merhaba. Müzikli olan için yine bu sistemi kullanacaksın, fakat spark gap kullanarak değil, frekans modülasyonlu katı hal Tesla devresi kullanarak yapman gerekiyor. 11. bölümde gösterdiğimiz plazma hoparlörü mantığında çalışacak. Yeni sezonda göstermeyi ve burada anlatmayı düşünüyorum.
Merhaba Emrah. Araya girdik geleceğiz 🙂 Dirençler için 1/4 w yeter. 2w dirençler daha çok akıma dayanma kapasitesine sahip, bu tip işlerle uğraşanların elinde bulunması iyi olur tabi 🙂
Merhaba Murat abi
Senin şemasını vermiş oldugun Tesla bobinini yapacaktır ama 2222 A bulunduğum bölgede yok . Onun yerine başka bir transistör kullansam olur mu ? Eğer olursa hangi tip transistör kullanmaliyim ?
Olur, genel amaçlı npn transistörler kullanabilirsin. 3904 de olur mesela. Yorumları oku, muadilleri yazmıştım.
murat abi ben tesla bobinini yaptım fakat florasanı yakmıyo tüm yorumları okuyarak buraya geldim
emaye kablomun ucunu sıyırdım
tam 275 sarım yaptım 3cm çaplı suda eriyen ilaç kutusu kullandım
arada kopukluk varmı diye test ettim multimetreyle
siz transistör ısınıyorsa hareket vardır devre çalışıyordur demişsiniz transistör ısınıyordu
ilk 5v sonra 9 v pil denedim fakat 9v pil adi panasonic pil idi
3 tur sarım yumuşak orta kalınnıkta tellen
fakat florasanı yakmadı benim şüphem florasandan tesla bobinimiz 25w lık florasanı yakacak güçtemi sorun florasandanmı bide tepesindeki şeyi yapmadım bütün elemanlar doğru sorun nerde olabilir ve çalışıp çalşmadığını florasansız anlama yolu varmı
teşekkürler….
murat bey merhaba ben bu tesla bobininin sarım sayısını arttırmak istiyorum belli bi sarım sayısı varmı 1000 sarım yeterlimi
bunu elektirik saçtırmak için http://www.metehanemlik.com/tesla-bobini-yapimi.html bu kaynağı ve burdaki devre şemalarını kullana bilirmiyim
ve son olarak bu elektriklerle müzik çalmak için nasıl bi devre kurmalıyım ve nasıl bir program atmalıyım arduinoya
teşekkürler…
Merhaba Mehmet. Tesla bobini yapmak için bu işlerde deneyimli olmak gerekir. Biraz tehlikeli bir iş. Diğer yorumlarda pek çok bilgi ve Tesla bobini ayarları için linkler paylaştım, onlardan faydalanabilirsin.
Verdiğin linkteki bilgiler çok yetersiz, kapasitör seçimi anlatımı doğru değil. Anlatılanlar bilimsel çalışmadan çok deneme yanılma usulü yapılmış, bu yolu izlemenizi tavsiye etmem.
Tesla bobini yaparken hesaplamanız gereken çok önemli değerler var. Dediğim gibi yorumlara verdiğim cevapları bir oku önce.
Müzik yapmak için katı hal devresi kullanılması gerekiyor, basitçe buradan anlatabileceğim bir şey değil. Daha sonra ayrıca yazı olarak gireceğim.
Diğer yorumlarda da benzer sorunlar yaşayan arkadaşlara cevap verdim. Oradaki çözümleri bir dene. Ana sarım sayını değiştir, 2 sarım az, devrenin rezonansa gelmesi için aralık büyük kalıyor olabilir.
Hocam merhaba.Ben bobinin etrafına sarılan kalın teli zil teli olarak kullandım.İlk defa çalıştırdığımda yanmadı bikaç defa açıp kapadığımda ampul bir kere yandı sonra söndü şimdi hiç yanmıyor.Bence sorun zil telinde sizce zil telini değiştirmeli miyim?
Bir kere yandı söndü ise, transistörü kontrol et. Ana sarımını ikinci sarıma temas ettirme ve biraz oynat ikinci sarım etrafında. Çok az kalmış 🙂 Transistör ısınıyor mu ona bak, bozulmuşsa değiştir ve ısınıyorsa da soğutucu tak.
Merhaba abi dediklerini yaptım ve işe yaradı çok teşekkürler
Elbette keşke öyle olsaydı üstad ama hırslıyım araştırıp öğrenip önce küçük mesafelerde yapcam sonra bobin ebatını nasıl daha küçük hale getirip arklar meydana gelmeden insan ve teknoloji sağlığına zarar vermeden bunu yaparım öğrencem bu da benim hayalim henüz çok toyum verdiğin bilgiler için çok teşekkür ederim sağol.
Murat abi merhaba. Öncelikle bende teşekkür ederim paylaşımlarınızı çok beğeniyor ve takip ediyorum. Yorumlara verdiğiniz cevaplara bakarak da kafamdaki sorulara yanıt buluyorum. Elektrik elektronik mühendisliği 4. Sınıf öğrencisiyim. Bitirme projesi olarak Tesla bobinini aldım mini Tesla bobini yaparak bi ön prototip oluşturdum abi hocaya gösterdim genel olarak güzel buldu ama geliştirmemi istedi. AC giriş veremeyeceğimizi söyledim. Normal Tesla bobini yapmak icin laboratuvar koşullarında sence tehlikesiz olarak bunu yapabilir miyim ? Bide Tesla bobini ile telefon bataryası şarj edebilir miyim abi ? Kolay gelsin, iyi çalışmalar 🙂
Laboratuvar koşullarında, yanında en az 1 kişi gözlemci bulunması ve bu gözlemcinin de aynı zamanda ilkyardımcı olması gerekiyor. Tabi ki yangın tüpü bulunacak ve de civarda elektromanyetik dalgalardan etkilenebilecek alet edevat olmayacak. Ne yaptığını da çok iyi biliyor olacaksın. Kulağa pek tehlikesiz gelmiyor değil mi 🙂
Tesla bobini ile batarya şarj edebilirsin, ancak telefona da ona uygun bobin düzeneği yapman gerekli. Ayrıca telefon ve Tesla bobini pek iyi geçinmez önceden söyleyeyim!
Yardımın için teşekkürler abi. Gerçekten tehlikeli görünmüyormuş 😀 yine de biz bu topa girmeyelim dedik 😀 neon trafo kullanarak 9 sarımlık primer ve 650 sarımlık sekonder sargı yapsam kapasitör de kullansam şebekeden besleyerek devreyi çalıştırsam her hangi bir sıkıntı olur mu peki abi ?
Anlattığım gibi, bu işi etkileyen pek çok farklı değişken var. Yaptığın sistemin çalışıp çalışmaması, ya da ne kadar verimli çalışacağı tüm bu parametrelere bağlı. Diğer yorumlarda verdiğim linkleri kullanarak sistemi istenilen frekansta çalıştıracak doğru hesaplamaları yapabilirsin.
Neon lambası trafo seçimi çok önemli bu arada. Elektronik olanlar değil, mekanik olanları kullanmalısın.
Yani şu değil.
Doğru olan trafo seçimi aşağıdaki gibi olmalı:
Tamam abi çok sağol yardımların için 🙂
Abi bnm bobin teli 0.7 lik yaklaşık 130 140 sarım oldu geriye kalan devre olması gereken gibi bnm devrem çalışırmı
Verimli çalışmaz. Sarım sayıları ve tel çapları önemli ve özenle hesaplanmış değerler. Sadık kalmaya çalış.
Yeni bölümler ne zaman çıkacak
Tv programını Mayıs gibi düşünüyoruz, ama bir ihtimal yeni yayın dönemine kalabilir (Eylül). Ama kısa zaman içinde videolar yayınlamayı düşünüyoruz, tvden bağımsız.
Buradaki tüm yorumları okudum ama galiba teknik bilgi eksikliğim nedeniyle sorunuma çözüm bulamadım. Malzeme listesinde ki her şey eksiksiz, tüm bağlantılar doğru 275 sarım yaptım. Ha evet bobin teli 0.65, bobini sardığım boru ise 3,5 cm çapında olması haricinde hiç bir fark yok. Devreye 9V pil ile güç verdiğimde transistör ısınıyor ama floresan yanmıyor. Nedenleri ne olabilir? Şöyle kısa bir liste yaparsanız çok güzel olur. 🙂 Hepsini tek tek denerim. 🙂
Kolay gelsin, sonuçları bekliyoruz 🙂
22k direnç yerine 20 k direnç kulansam sorun yaratır mı
Çalışır, ama değerler önemli. 2k’lık bir direnç ekle sen onun sonuna (20+2 seri gibi)
Ama çalışmadı 20k kulandım 2 n 2222 transistörle 275tur tel 0,45 lik ,3 turluk tel tek damak 1mm lik bide bd135 ile denedim yine çalışmadı:(
Buralar ikiye bölünmüş durumda, çalıştırabilenler ve çalıştıramayanlar 🙂 Diğer yorumlara verdiğim cevapları dikkatlice oku, benzer sorunlar yaşayan pek çok arkadaş işi çözdü sonrasında. Sistem çok karışık olmadığı için hata yapılabilecek çok fazla yer yok. Dikkatlice bağlantılarını ve malzemelerini test et, verdiğim önerileri uygula.
Murat abi kolay gelsin. Daha önce de bir kaç sorum olmuştu sana abi bitirme projesi olarak mini tesla bobinini tasarladık. Floresan lambalar yanıyor ama ampulü yakamadık bunun nedenini soracaktım bir de devredeki transistörün devrede kullanılmasındaki asıl amaç ne abi ? Bir de devredeki gerilimi ölçmek için voltmetre bağlantısını nasıl kurmam gerekir abi ? Kolay gelsin abi şimdiden teşekkürler 🙂
Tolga merhaba. Diğer yorumlarda floresan lambanın çalışma sisteminden bahsetmiştim. Normal lambalardan farklı çalışıyor, bu sistemle yakabilmemizin sebebi bu. Yani aslında bizim yaptığımız şey, tüp içindeki elektronları eksite etmek. Sıradan ampullerdeki gibi çalışmıyor. Zaten elektrik enerjisini içindeki resistans yoluyla ısı ve ışığa dönüştüren lambaların çok daha yüksek enerji ihtiyacı olacaktır.

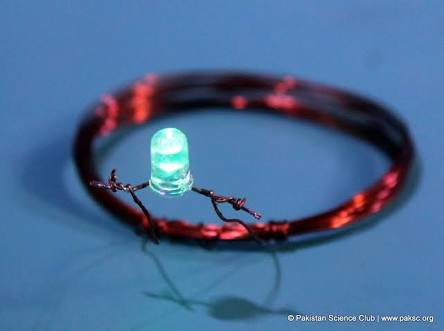

Bunları yakabilmenin yolu, iki ucu arasına bir bobin yapmaktır. Onu da önceki yorumlarda gösterdim.
Transistörün oradaki amacı sistemi rezonant frekansına yaklaştırabilmek için gereken osilasyonu sağlamak.
Gerilim ölçmek için probe’lardan birini toprağa, diğerini ise faza bağlamalısın. (+ ve gnd)
merhaba ben sarımı başarıyla yaptım. Çalışıyorda yalnız öğretmenim sunum yapmamı istiyor sizce devreyi basit ama herkesin anlayacağı bir şekilde nasıl anlatabilirim ? Biraz hızlı yanıt verirseniz çok sevinirim.
